BQS系列礦用隔爆型潛水排沙電泵由充水式潛水三相異步電動機和多級離心泵組成一體潛入水中進行工作。執行GB 3836.1、GB 3836.2、MT/T671标準。與傳統的礦用離心泵相比具有安裝使用維護方便，不怕水、運行安全可靠，性能穩定、振動噪音小，效率高、結構緊湊、運行費用低等優點，同時可不用建泵房、可實行自動控制，特别适用于水位落差大及有水患威脅場所排水。根據實際現場使用環境，可在機組外部增加導流罩，增加其運行可靠性。因在工作時電機内腔是充滿清水的，在潛入水中工作時不會産生電火花引起爆炸。該電泵的水泵和電機為分體式結構，可分體運輸，可立式、卧式、斜式安裝使用。
具體型号參數請點擊下方鏈接下載
/upload/file/20200613/20200613171553_99815.docx
- 工作原理
- 性能參數
BQS系列礦用隔爆型潛水排沙電泵由充水式潛水三相異步電動機和多級離心泵組成一體潛入水中進行工作。執行GB 3836.1、GB 3836.2、MT/T671标準。與傳統的礦用離心泵相比具有安裝使用維護方便，不怕水、運行安全可靠，性能穩定、振動噪音小，效率高、結構緊湊、運行費用低等優點，同時可不用建泵房、可實行自動控制，特别适用于水位落差大及有水患威脅場所排水。根據實際現場使用環境，可在機組外部增加導流罩，增加其運行可靠性。因在工作時電機内腔是充滿清水的，在潛入水中工作時不會産生電火花引起爆炸。該電泵的水泵和電機為分體式結構，可分體運輸，可立式、卧式、斜式安裝使用。
BQS礦用隔爆型潛水排沙電泵用于輸送清水或物理化學性質類似清水的液體。主要用于礦井排水，并可供工礦企業、城鄉深井提水等。特别在煤礦行業中用于搶險排水顯示極大地優越性。
BQS礦用隔爆型潛水排沙電泵(包括電泵用電動機)用于具有甲烷爆炸性氣體混合物和爆炸性危險的煤礦井下，用于不固定安裝并且臨時搶險救援場合。
煤安标志證書、電機隔爆證書證書齊全。
電泵為礦用隔爆型，防爆标志為“ExdbI”。
使用條件：
1. 電源：三相交流電，額定電壓660、1140、6000、10000V，電壓允許變動範圍±5%，頻率50Hz。
2. 工作環境溫度0℃~40℃;
3. 輸送介質溫度不超過40℃;
4. 輸送介質的PH值在6~8範圍内;
5. 輸送介質中固體顆粒的體積濃度一般不超過2%;
6. 電泵的潛入深度一般不超過70m。

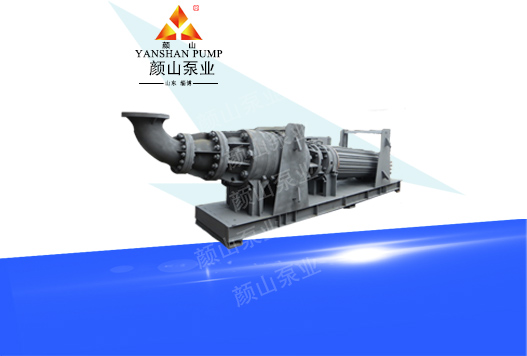

7. 電機以立式放置為宜，但特殊情況下也可卧式使用。運行方式為連續運轉。
8. 該電泵可以在空氣中含有甲烷，爆炸性的粉塵等易燃易爆的氣體環境中使用。可應用于煤礦瓦斯氣體環境中。
上述條件是基本使用條件，如使用條件超出上述範圍時，可特殊制作，以保證泵正常運行。
結構特性：
BQS系列礦用隔爆型潛水排沙電泵(6000、10000V)吸入口有單吸入口和雙吸入口兩種形式;這兩種形式的兩組葉輪均是背靠背對向布置。雙吸入口結構吸入口一上、一下，由于上下葉輪數量相等，吸入口方向相反，理論上兩組葉輪産生的軸向水推力大小相等，方向相反，總軸向水推力為零;單吸入口結構隻有下部一個吸入口，當葉輪總級數為偶數時，兩組葉輪産生的軸向水推力大小相等，方向相反，總軸向水推力為零;當葉輪總級數為奇數時，則下泵多一級葉輪，且此葉輪為帶後口環及平衡孔的平衡葉輪，基本自身平衡産生的水推力，這樣，泵軸向水推力也基本為零。從而降低電機推力軸承承載負荷，使機組運行更加平穩可靠，延長使用壽命。
YBQ系列礦用隔爆型潛水電泵用電動機(6000、10000V)是充水式三相異步電動機，屬礦用隔爆型電動機;電機的動力電纜為4芯礦用電纜，其中3芯為動力線，1芯為接地線;在電機散熱問題上，除在電機定子外殼加裝散熱通道，使得電機内部的水能夠形成自身的水循環加強散熱外，同時在電機内部加裝泵輪加速水循環，另外在電機底部額外加了散熱器，加強電機的散熱效果，降低電機溫升，大幅度提高電機使用可靠性，保證電機的質量。根據用戶使用場所及要求，可内設繞組溫度傳感器和水位傳感器，用于檢測繞組溫度和防止缺水引起電機燒毀;另外根據使用情況，可配備監測水井的水位傳感器，用于監測水位變化，以免水泵幹抽，從而提高水泵運行可靠性。
BQS型礦用隔爆型潛水排沙電泵(660、1140V)水泵為離心式或混流式;采用水潤滑軸承;泵葉輪在電機帶動下旋轉産生離心力，使液體能量增加經泵殼的導流作用進行提水。在水泵上端設有逆止閥體，防止電泵停機時，因揚水管中倒流的水損壞工作部件。閥上有洩水孔，可将管路中的水緩緩放掉，防止冬天凍裂管路。葉輪為閉式葉輪，水泵效率高，泵進水節上裝有濾水網，可阻止較大顆粒的通過，以避免堵塞葉輪。
YBQ礦用隔爆型潛水排沙電泵用電動機(660、1140V)為三相鼠籠式異步電動機，置于水泵的下部，為密閉充水式結構，殼體的止口接觸面和電機軸伸端間隙均按隔爆标準設計。導軸承及推力軸承均采用水潤滑材質。電機内部充滿清水，用以冷卻電機和潤滑軸承。電機底部設有承擔泵軸向力的高推力軸承。軸承承載能力強，使機組運行更加平穩可靠，延長使用壽命。
表1（6000V、10000V）
|
序 号 |
型号 |
流量 (m3/h) |
揚程 (m) |
額定 功率 （kW） |
額定 電壓 （V） |
同步 轉速 (r/min) |
出水 口徑 (mm) |
最大外形 尺寸 （mm） |
整機 質量 （kg） |
|
1 |
BQS140-450/9-400/S |
140 |
450 |
400 |
6000、10000 |
1500 |
200 |
Φ708×4578 |
5542 |
|
2 |
BQS140-560/11-400/S |
560 |
400 |
6000、10000 |
1500 |
Φ708×4988 |
6042 |
||
|
3 |
BQS140-660/13-560/S |
660 |
560 |
6000、10000 |
1500 |
Φ708×5438 |
6200 |
||
|
4 |
BQS160-450/9-400/S |
160 |
450 |
400 |
6000、10000 |
1500 |
Φ708×4578 |
5542 |
|
|
5 |
BQS160-500/10-400/S |
500 |
400 |
6000、10000 |
1500 |
Φ708×4888 |
5800 |
||
|
6 |
BQS160-600/12-560/S |
600 |
560 |
6000、10000 |
1500 |
Φ708×5158 |
6200 |
||
|
7 |
BQS160-650/13-560/S |
650 |
560 |
6000、10000 |
1500 |
Φ708×5438 |
6350 |
||
|
8 |
BQS160-700/14-560/S |
700 |
560 |
6000、10000 |
1500 |
Φ700×5418 |
6800 |
||
|
9 |
BQS200-360/4-400/S |
200 |
360 |
400 |
6000、10000 |
1500 |
400 |
Φ890×4441 |
4742 |
|
10 |
BQS200-400/5-400/S |
400 |
400 |
6000、10000 |
1500 |
Φ890×4601 |
6264 |
||
|
11 |
BQS200-450/5-500/S |
450 |
500 |
6000、10000 |
1500 |
Φ890×4831 |
6275 |
||
|
12 |
BQS200-560/6-560/S |
200 |
560 |
560 |
6000、10000 |
1500 |
400 |
Φ890×4951 |
6850 |
|
13 |
BQS200-720/8-800/S |
720 |
800 |
6000、10000 |
1500 |
Φ890×5301 |
7938 |
||
|
14 |
BQS200-810/9-900/S |
810 |
900 |
6000、10000 |
1500 |
Φ890×5611 |
8556 |
||
|
15 |
BQS200-900/10-1000/S |
900 |
1000 |
6000、10000 |
1500 |
Φ890×5881 |
9609 |
||
|
16 |
BQS275-260/3-400/S |
275 |
260 |
400 |
6000、10000 |
1500 |
400 |
Φ890×4281 |
4542 |
|
17 |
BQS275-340/4-400/S |
340 |
400 |
6000、10000 |
1500 |
Φ890×4441 |
4742 |
||
|
18 |
BQS275-425/5-560/S |
425 |
560 |
6000、10000 |
1500 |
Φ890×4941 |
6405 |
||
|
19 |
BQS275-510/6-710/S |
510 |
710 |
6000、10000 |
1500 |
Φ890×5251 |
7676 |
||
|
20 |
BQS275-595/7-800/S |
595 |
800 |
6000、10000 |
1500 |
Φ890×5461 |
8338 |
||
|
21 |
BQS275-680/8-900/S |
680 |
900 |
6000、 10000 |
1500 |
Φ890×5771 |
8956 |
||
|
22 |
BQS275-765/9-1000/S |
765 |
1000 |
6000、10000 |
1500 |
Φ890×6041 |
10009 |
||
|
23 |
BQS280-360/4-560/S |
280 |
360 |
560 |
6000、10000 |
1500 |
400 |
Φ890×4631 |
4850 |
|
24 |
BQS350-240/3-400/S |
350 |
240 |
400 |
6000、10000 |
1500 |
400 |
Φ890×4281 |
4542 |
|
25 |
BQS350-300/4-560/S |
300 |
560 |
6000、10000 |
1500 |
Φ890×4631 |
4850 |
||
|
26 |
BQS350-350/4-560/S |
350 |
560 |
6000、10000 |
1500 |
Φ890×4631 |
4850 |
||
|
27 |
BQS350-400/5-630/S |
400 |
630 |
6000、10000 |
1500 |
Φ890×5031 |
6878 |
||
|
28 |
BQS350-480/6-800/S |
480 |
800 |
6000、10000 |
1500 |
Φ890×5301 |
7938 |
||
|
29 |
BQS350-560/7-900/S |
560 |
900 |
6000、10000 |
1500 |
Φ890×5611 |
8556 |
||
|
30 |
BQS450-180/3-400/S |
450 |
180 |
400 |
6000、10000 |
1500 |
400 |
Φ890×4281 |
4542 |
|
31 |
BQS450-240/4-560/S |
240 |
560 |
6000、10000 |
1500 |
Φ890×4631 |
4850 |
||
|
32 |
BQS450-300/5-560/S |
300 |
560 |
6000、10000 |
1500 |
Φ890×4791 |
5500 |
||
|
33 |
BQS450-350/5-710/S |
350 |
710 |
6000、10000 |
1500 |
Φ890×5091 |
7276 |
||
|
34 |
BQS450-420/6-900/S |
420 |
900 |
6000、10000 |
1500 |
Φ890×5451 |
8156 |
||
|
35 |
BQS450-490/7-1000/S |
490 |
1000 |
6000、10000 |
1500 |
Φ890×5721 |
9209 |
||
|
36 |
BQS550-153/3-400/S |
550 |
153 |
400 |
6000、10000 |
1500 |
400 |
Φ960×4596 |
5054 |
|
37 |
BQS550-180/3-560/S |
180 |
560 |
6000、10000 |
1500 |
Φ960×4786 |
5200 |
||
|
38 |
BQS550-230/4-560/S |
230 |
560 |
6000、10000 |
1500 |
Φ960×4986 |
5600 |
||
|
39 |
BQS550-255/3-710/S |
255 |
710 |
6000、10000 |
1500 |
Φ890×4827 |
7076 |
||
|
40 |
BQS550-340/4-900/S |
550 |
340 |
900 |
6000、10000 |
1500 |
400 |
Φ890×5287 |
8156 |
|
41 |
BQS600-150/3-400/S |
600 |
150 |
400 |
6000、10000 |
1500 |
400 |
Φ960×4596 |
5042 |
|
42 |
BQS650-120/2-400/S |
650 |
120 |
400 |
6000、10000 |
1500 |
400 |
Φ960×4396 |
4642 |
|
43 |
BQS650-180/3-560/S |
180 |
560 |
6000、10000 |
1500 |
Φ960×4786 |
5200 |
||
|
44 |
BQS650-240/4-710/S |
240 |
710 |
6000、10000 |
1500 |
Φ960×5286 |
7376 |
||
|
45 |
BQS650-300/5-900/S |
300 |
900 |
6000、10000 |
1500 |
Φ960×5686 |
8356 |
||
|
46 |
BQS700-240/3-800/S |
700 |
240 |
800 |
6000、10000 |
1500 |
400 |
Φ890×5301 |
7676 |
|
47 |
BQS725-130/2-400/S |
725 |
130 |
400 |
6000、 10000 |
1500 |
450 |
Φ1100×4396 |
5642 |
|
48 |
BQS725-185/3-560/S |
185 |
560 |
6000、10000 |
1500 |
Φ1100×4786 |
6200 |
||
|
49 |
BQS725-260/4-800/S |
260 |
800 |
6000、10000 |
1500 |
Φ960×5336 |
7638 |
||
|
50 |
BQS725-325/5-1000/S |
325 |
1000 |
6000、10000 |
1500 |
Φ960×5796 |
9009 |
||
|
51 |
BQS850-180/3-710/S |
850 |
180 |
710 |
6000、10000 |
1500 |
450 |
Φ1000×5086 |
7276 |
|
52 |
BQS850-240/4-1000/S |
240 |
10000 |
6000、10000 |
1500 |
Φ1000×5596 |
9009 |
||
|
53 |
BQS850-360/6-1400/S |
360 |
14000 |
6000、10000 |
1500 |
Φ1000×6706 |
11298 |
||
|
54 |
BQS900-210/3-900/S |
900 |
210 |
900 |
6000、10000 |
1500 |
400 |
Φ890×5451 |
7894 |
|
55 |
BQS1100-136/2-710/S |
1100 |
135 |
710 |
6000、10000 |
1500 |
400 |
Φ960×5286 |
7376 |
|
56 |
BQS1300-120/2-800/S |
1300 |
120 |
800 |
6000、10000 |
1500 |
400 |
Φ960×5336 |
7638 |
|
57 |
BQS1450-120/2-800/S |
1450 |
120 |
800 |
6000、10000 |
1500 |
450 |
Φ960×5336 |
7638 |
|
58 |
BQS1700-120/2-1000/S |
1700 |
120 |
1000 |
6000、10000 |
1500 |
450 |
Φ1000×5596 |
9009 |
表2（6000V、10000V）
表3（660V、1140V）
|
序号 |
型号 |
流量 (m3/h) |
揚程 (m) |
額定 功率 （kW） |
額定 電壓 （V） |
同步 轉速 (r/min) |
出水 口徑 (mm) |
最大外形 尺寸 （mm） |
整機 質量 （kg） |
|
1 |
BQS50-200/10-45/S |
50 |
200 |
45 |
660/1140 |
3000 |
125 |
Φ420×3487 |
450 |
|
2 |
BQS50-240/12-55/S |
50 |
240 |
55 |
660/1140 |
3000 |
125 |
Φ420×3827 |
565 |
|
3 |
BQS50-280/14-63/S |
50 |
280 |
63 |
660/1140 |
3000 |
125 |
Φ420×4167 |
696 |
|
4 |
BQS50-320/16-75/S |
50 |
320 |
75 |
660/1140 |
3000 |
125 |
Φ420×4502 |
814 |
|
5 |
BQS50-360/16-90/S |
50 |
360 |
90 |
660/1140 |
3000 |
125 |
Φ420×4547 |
937 |
|
6 |
BQS50-405/18-100/S |
50 |
405 |
100 |
660/1140 |
3000 |
125 |
Φ420×4877 |
1076 |
|
7 |
BQS50-450/20-110/S |
50 |
450 |
110 |
660/1140 |
3000 |
125 |
Φ420×5212 |
1200 |
|
8 |
BQS50-472/21-120/S |
50 |
470 |
120 |
660/1140 |
3000 |
125 |
Φ420×5402 |
1278 |
|
9 |
BQS50-495/22-125/S |
50 |
495 |
125 |
660/1140 |
3000 |
125 |
Φ420×5552 |
1327 |
|
10 |
BQS50-540/24-125/S |
50 |
540 |
125 |
660/1140 |
3000 |
125 |
Φ420×5852 |
1425 |
|
11 |
BQS50-800/16-220/S |
50 |
800 |
200 |
660/1140 |
3000 |
150 |
Φ420×6156 |
1390 |
|
12 |
BQS50-700/14-220/S |
50 |
700 |
200 |
660/1140 |
3000 |
150 |
Φ420×5762 |
1360 |
|
13 |
BQS80-120/6-45/S |
80 |
120 |
45 |
660/1140 |
3000 |
125 |
Φ420×2887 |
293 |
|
14 |
BQS80-160/8-55/S |
80 |
160 |
55 |
660/1140 |
3000 |
125 |
Φ420×3227 |
367 |
|
15 |
BQS80-180/9-63/S |
80 |
180 |
63 |
660/1140 |
3000 |
125 |
Φ420×3417 |
416 |
|
16 |
BQS80-200/10-75/S |
80 |
200 |
75 |
660/1140 |
3000 |
125 |
Φ420×3602 |
454 |
|
17 |
BQS80-240/12-90/S |
80 |
240 |
90 |
660/1140 |
3000 |
125 |
Φ420×3947 |
528 |
|
18 |
BQS80-280/14-100/S |
80 |
280 |
100 |
660/1140 |
3000 |
125 |
Φ420×4277 |
611 |
|
19 |
BQS80-320/16-110/S |
80 |
320 |
110 |
660/1140 |
3000 |
125 |
Φ420×4612 |
637 |
|
20 |
BQS80-340/17-120/S |
80 |
340 |
120 |
660/1140 |
3000 |
125 |
Φ420×4877 |
726 |
|
21 |
BQS80-260/18-140/S |
80 |
360 |
140 |
660/1140 |
3000 |
125 |
Φ420×4997 |
855 |
|
22 |
BQS80-480/12-180/S |
80 |
480 |
180 |
660/1140 |
3000 |
140 |
Φ420×4963 |
951 |
|
23 |
BQS80-520/13-185/S |
80 |
520 |
185 |
660/1140 |
3000 |
140 |
Φ420×5160 |
986 |
|
24 |
BQS80-540/12-220/S |
80 |
540 |
200 |
660/1140 |
3000 |
150 |
Φ420×5138 |
1300 |
|
序号 |
型号 |
流量 (m3/h) |
揚程 (m) |
額定 功率 （kW） |
額定 電壓 （V） |
同步 轉速 (r/min) |
出水 口徑 (mm) |
最大外形 尺寸 （mm） |
整機 質量 （kg） |
|
25 |
BQS80-580/13-220/S |
80 |
580 |
200 |
660/1140 |
3000 |
150 |
Φ420×5565 |
1360 |
|
26 |
BQS100-108/6-45/S |
100 |
108 |
45 |
660/1140 |
3000 |
125 |
Φ420×3097 |
336 |
|
27 |
BQS100-126/7-55/S |
100 |
126 |
55 |
660/1140 |
3000 |
125 |
Φ420×3322 |
399 |
|
28 |
BQS100-144/8-63/S |
100 |
144 |
63 |
660/1140 |
3000 |
125 |
Φ420×3547 |
464 |
|
29 |
BQS100-162/9-75/S |
100 |
162 |
75 |
660/1140 |
3000 |
125 |
Φ420×3767 |
505 |
|
30 |
BQS100-180/10-90/S |
100 |
180 |
90 |
660/1140 |
3000 |
125 |
Φ420×3997 |
560 |
|
31 |
BQS100-216/12-100/S |
100 |
216 |
100 |
660/1140 |
3000 |
125 |
Φ420×4397 |
636 |
|
32 |
BQS100-234/13-120/S |
100 |
234 |
120 |
660/1140 |
3000 |
125 |
Φ420×4762 |
709 |
|
33 |
BQS100-252/14-125/S |
100 |
252 |
125 |
660/1140 |
3000 |
125 |
Φ420×4842 |
726 |
|
34 |
BQS100-288/16-140/S |
100 |
288 |
140 |
660/1140 |
3000 |
125 |
Φ420×5257 |
883 |
|
35 |
BQS100-324/9-160/S |
100 |
324 |
160 |
660/1140 |
3000 |
140 |
Φ420×4312 |
890 |
|
36 |
BQS100-360/10-180/S |
100 |
360 |
180 |
660/1140 |
3000 |
140 |
Φ420×4569 |
990 |
|
37 |
BQS100-396/11-220/S |
100 |
396 |
220 |
660/1140 |
3000 |
140 |
Φ420×4841 |
1082 |
|
38 |
BQS100-432/12-220/S |
100 |
432 |
200 |
660/1140 |
3000 |
150 |
Φ420×5038 |
1115 |
|
39 |
BQS100-504/14-260/S |
100 |
504 |
260 |
660/1140 |
3000 |
140 |
Φ420×5532 |
1260 |
|
40 |
BQS100-540/15-280/S |
100 |
540 |
280 |
660/1140 |
3000 |
140 |
Φ420×5759 |
1356 |
|
41 |
BQS140-72/4-45/S |
140 |
72 |
45 |
660/1140 |
3000 |
125 |
Φ420×2727 |
290 |
|
42 |
BQS140-90/-55/S |
140 |
90 |
55 |
660/1140 |
3000 |
125 |
Φ420×2952 |
356 |
|
43 |
BQS140-108/6-63/S |
140 |
108 |
63 |
660/1140 |
3000 |
125 |
Φ420×3177 |
411 |
|
44 |
BQS140-126/7-75/S |
140 |
126 |
75 |
660/1140 |
3000 |
125 |
Φ420×3397 |
453 |
|
45 |
BQS140-162/9-100/S |
140 |
162 |
100 |
660/1140 |
3000 |
125 |
Φ420×3842 |
563 |
|
46 |
BQS140-180/10-110/S |
140 |
180 |
110 |
660/1140 |
3000 |
125 |
Φ420×4062 |
616 |
|
47 |
BQS140-198/11-125/S |
140 |
198 |
125 |
660/1140 |
3000 |
125 |
Φ420×4332 |
656 |
|
48 |
BQS140-3245/7-160/S |
140 |
245 |
160 |
660/1140 |
3000 |
140 |
Φ420×4051 |
812 |
|
49 |
BQS140-280/8-180/S |
140 |
280 |
180 |
660/1140 |
3000 |
140 |
Φ420×4327 |
909 |
|
序号 |
型号 |
流量 (m3/h) |
揚程 (m) |
額定 功率 （kW） |
額定 電壓 （V） |
同步 轉速 (r/min) |
出水 口徑 (mm) |
最大外形 尺寸 （mm） |
整機 質量 （kg） |
|
50 |
BQS140-315/8-220/S |
140 |
315 |
220 |
660/1140 |
3000 |
140 |
Φ420×4492 |
998 |
|
51 |
BQS200-100/5-90/S |
200 |
100 |
90 |
660/1140 |
3000 |
150 |
Φ420×3228 |
526 |
|
52 |
BQS200-120/6-120/S |
200 |
120 |
120 |
660/1140 |
3000 |
150 |
Φ420×3407 |
660 |
|
53 |
BQS200-140/7-140/S |
200 |
140 |
140 |
660/1140 |
3000 |
150 |
Φ420×3762 |
807 |
|
54 |
BQS200-160/8-160/S |
200 |
160 |
160 |
660/1140 |
3000 |
150 |
Φ420×4009 |
880 |
|
55 |
BQS200-180/9-180/S |
200 |
180 |
180 |
660/1140 |
3000 |
150 |
Φ420×4261 |
982 |
|
56 |
BQS200-200/10-185/S |
200 |
200 |
185 |
660/1140 |
3000 |
150 |
Φ420×4453 |
1020 |
|
57 |
BQS200-240/6-220/S |
200 |
240 |
200 |
660/1140 |
3000 |
150 |
Φ420×4060 |
960 |
|
58 |
BQS200-240/12-260/S |
200 |
240 |
260 |
660/1140 |
3000 |
150 |
Φ420×5012 |
1222 |
|
59 |
BQS200-280/4-280/S |
200 |
280 |
280 |
660/1140 |
3000 |
150 |
Φ420×3883 |
1077 |
|
60 |
BQS200-350/5-315/S |
200 |
350 |
315 |
660/1140 |
3000 |
150 |
Φ420×4053 |
1219 |
|
61 |
BQS200-420/6-355/S |
200 |
420 |
355 |
660/1140 |
3000 |
150 |
Φ420×4673 |
1389 |
|
62 |
BQS240-96/4-110/S |
240 |
96 |
110 |
660/1140 |
3000 |
150 |
Φ420×3316 |
570 |
|
63 |
BQS240-125/5-140/S |
240 |
120 |
140 |
660/1140 |
3000 |
150 |
Φ420×3638.5 |
743 |
|
64 |
BQS240-168/7-220/S |
240 |
168 |
185 |
660/1140 |
3000 |
150 |
Φ420×4229 |
960 |
|
65 |
BQS240-192/8-260/S |
240 |
192 |
260 |
660/1140 |
3000 |
150 |
Φ420×4641 |
947 |
|
66 |
BQS240-240/4-280/S |
240 |
240 |
280 |
660/1140 |
3000 |
150 |
Φ420×3783 |
1100 |
|
67 |
BQS240-350/5-355/S |
240 |
300 |
355 |
660/1140 |
3000 |
150 |
Φ420×4213 |
1353 |
|
68 |
BQS280-140/5-220/S |
280 |
140 |
200 |
660/1140 |
3000 |
150 |
Φ420×3929 |
925 |
|
69 |
BQS280-196/7-220/S |
280 |
196 |
200 |
660/1140 |
3000 |
150 |
Φ420×4404 |
1205 |
|
70 |
BQS300-110/5-160/S |
300 |
110 |
160 |
660/1140 |
3000 |
150 |
Φ420×3300 |
736 |
|
71 |
BQS300-132/6-185/S |
300 |
132 |
185 |
660/1140 |
3000 |
150 |
Φ420×3525 |
828 |
|
72 |
BQS300-154/7-220/S |
300 |
154 |
220 |
660/1140 |
3000 |
150 |
Φ420×3845 |
912 |
|
73 |
BQS300-195/3-280/S |
300 |
195 |
280 |
660/1140 |
3000 |
150 |
Φ420×3628 |
1005 |
|
74 |
BQS300-260/4-355/S |
300 |
260 |
355 |
660/1140 |
3000 |
150 |
Φ420×4083 |
1245 |
|
75 |
BQS360-144/4-220/S |
360 |
144 |
220 |
660/1140 |
3000 |
150 |
Φ420×4045 |
1005 |
|
序号 |
型号 |
流量 (m3/h) |
揚程 (m) |
額定 功率 （kW） |
額定 電壓 （V） |
同步 轉速 (r/min) |
出水 口徑 (mm) |
最大外形 尺寸 （mm） |
整機 質量 （kg） |
|
76 |
BQS360-180/5-315/S |
360 |
180 |
315 |
660/1140 |
3000 |
150 |
Φ420×4435 |
1300 |
|
77 |
BQS400-100/3-220/S |
400 |
100 |
200 |
660/1140 |
3000 |
150 |
Φ420×4045 |
1005 |
|
78 |
BQS600-80/2-260/S |
600 |
80 |
260 |
660/1140 |
3000 |
240 |
Φ420×3534 |
933 |
|
79 |
BQS600-120/3-355/S |
600 |
120 |
355 |
660/1140 |
3000 |
240 |
Φ420×4001 |
1251 |
表4（660V、1140V）
|
電機型号 |
額定功率 （kW） |
額定電壓 (V) |
額定電流 (A) |
額定轉速(r/min) |
外形尺寸 |
重量 （kg） |
|
YBQS-45/2S(660/1140) |
45 |
660/1140 |
54.8/31.6 |
2900 |
Φ420×1400 |
168 |
|
YBQS-55/2S (660/1140) |
55 |
660/1140 |
65.8/38.0 |
2900 |
Φ420×1445 |
212 |
|
YBQS-63/2S (660/1140) |
63 |
660/1140 |
75.3/43.5 |
2900 |
Φ420×1485 |
245 |
|
YBQS-75/2S (660/1140) |
75 |
660/1140 |
87.6/50.6 |
2900 |
Φ420×1535 |
265 |
|
YBQS-90/2S (660/1140) |
90 |
660/1140 |
105.2/61.2 |
2900 |
Φ420×1585 |
290 |
|
YBQS-100/2S (660/1140) |
100 |
660/1140 |
116.9/67.5 |
2900 |
Φ420×1615 |
331 |
|
YBQS-110/2S (660/1140) |
110 |
660/1140 |
127.1/73.9 |
2900 |
Φ420×1685 |
357 |
|
YBQS-120/2S (660/1140) |
120 |
660/1140 |
137.8/79.8 |
2900 |
Φ420×1795 |
386 |
|
YBQS-125/2S (660/1140) |
125 |
660/1140 |
143.6/83.1 |
2900 |
Φ420×1795 |
386 |
|
YBQS-140/2S (660/1140) |
140 |
660/1140 |
159.9/92.6 |
2900 |
Φ420×1855 |
495 |
|
YBQS-160/2S (660/1140) |
160 |
660/1140 |
182.8/105.5 |
2900 |
Φ420×2013 |
530 |
|
YBQS-180/2S (660/1140) |
180 |
660/1140 |
205.7/118.7 |
2900 |
Φ420×2073 |
594 |
|
YBQS-185/2S (660/1140) |
185 |
660/1140 |
211.3/122.0 |
2900 |
Φ420×2073 |
594 |
|
YBQS-220/2S (660/1140) |
220 |
660/1140 |
251.4/145.1 |
2900 |
Φ420×2148 |
650 |
|
YBQS-260/2S (660/1140) |
260 |
660/1140 |
297.1/171.5 |
2900 |
Φ420×2248 |
720 |
|
YBQS-280/2S (660/1140) |
280 |
660/1140 |
319.9/184.7 |
2900 |
Φ420×2278 |
780 |
|
YBQS-315/2S (660/1140) |
315 |
660/1140 |
359.9/207.8 |
2900 |
Φ420×2318 |
865 |
|
YBQS-355/2S (660/1140) |
355 |
660/1140 |
405.6/234.2 |
2900 |
Φ420×2478 |
978 |
