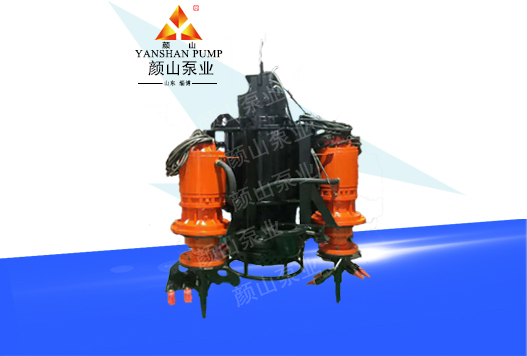

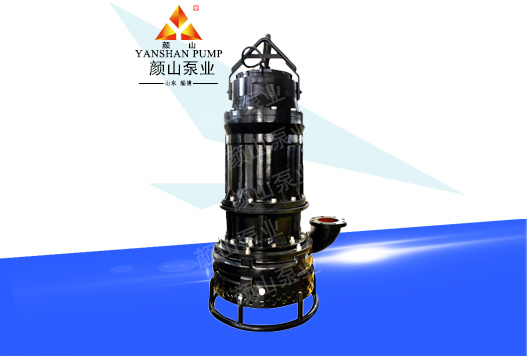

ZJQ系列潛水渣漿泵

産品概述：

ZJQ型潛水渣漿泵是電機與水泵同軸一體潛入介質中工作的水力機械。ZJQ型潛水渣漿泵自投入市場以來，先後在邯鄲鋼鐵公司、濟南鋼鐵公司、八一鋼廠、勝利油田沉砂池、平度灰埠鐵礦、臨沂羅莊煤礦、湖南郴州煤炭管理局、萊州港等單位得到廣泛應用。

具體型号參數請點擊下方鏈接下載

/upload/file/20200613/20200613171725_97514.docx

工作原理
性能參數

概述：

使用條件：

1.電源為50Hz、380V三相交流電源。

2.介質的最高溫度不得高于40℃，介質中不含易燃易爆性氣體。

3.介質中固體顆粒的最大重量濃度：灰渣為45%，礦渣為60%。

4.機組最大潛水深度不大于20米，最小潛水深度不小于1米。

5.機組在介質中以立式工作為好，運行方式為連續運轉。

序号	型号	出水口徑 mm	流量 m³/h	揚程 m	功率 kW	機組效率η(%)	轉速 r/min	間斷通過最大粒度 mm	重量 kg
1	ZJQ10-20-3	50	10	20	3	37	1460	8	110
2	ZJQ15-18-3	50	15	18	3	46	1460	8	110
3	ZJQ20-15-3	50	20	15	3	52	1460	8	110
4	ZJQ25-12-3	50	25	12	3	58	1460	8	110
5	ZJQ30-12-3	65	30	12	3	60	1460	8	110
6	ZJQ35-10-3	65	35	10	3	64	1460	8	110
7	ZJQ40-8-3	65	40	8	3	66	1460	8	110
8	ZJQ15-22-4	50	15	22	4	43	1460	10	113
9	ZJQ18-20-4	50	18	20	4	46	1460	10	113
10	ZJQ20-18-4	50	20	18	4	50	1460	10	113
11	ZJQ25-20-4	50	25	20	4	52	1460	10	113
12	ZJQ30-16-4	65	30	16	4	52	1460	10	113
13	ZJQ35-15-4	65	35	15	4	60	1460	10	113
14	ZJQ40-12-4	65	40	12	4	63	1460	10	113
15	ZJQ45-10-4	65	45	10	4	66	1460	10	113
16	ZJQ20-30-5.5	80	20	30	5.5	42	1460	13	205
17	ZJQ25-15-5.5	80	25	15	5.5	42	1460	13	205
18	ZJQ30-20-5.5	80	30	20	5.5	54	1460	13	205
19	ZJQ45-15-5.5	80	45	15	5.5	41	1460	13	205
20	ZJQ15-20-5.5	80	15	20	5.5	33	1460	13	205
21	ZJQ50-10-5.5	80	50	10	5.5	44	1460	13	205
22	ZJQ15-20-7.5	80	15	20	7.5	34	1460	13	210
23	ZJQ20-25-7.5	80	20	25	7.5	35	1460	13	210
24	ZJQ25-20-7.5	80	25	20	7.5	36	1460	13	210
25	ZJQ25-30-7.5	80	25	30	7.5	36	1460	13	210
26	ZJQ30-30-7.5	80	30	30	7.5	37	1460	13	210
27	ZJQ32-20-7.5	80	32	20	7.5	37	1460	13	210
28	ZJQ45-15-7.5	80	45	15	7.5	41	1460	13	210
29	ZJQ100-10-7.5	100	100	10	7.5	48	1460	21	220
30	ZJQ40-25-11	80	40	25	11	38	1460	13	240
31	ZJQ50-21-11	80	50	21	11	40	1460	13	240
32	ZJQ50-26-11	80	50	26	11	40	1460	13	240
33	ZJQ70-20-11	80	70	20	11	43	1460	13	240
34	ZJQ100-18-11	100	100	18	11	48	1460	21	240
35	ZJQ25-40-15	80	25	40	15	37	1460	13	330
36	ZJQ50-26-15	80	50	26	15	40	1460	13	260
37	ZJQ50-28-15	80	50	28	15	40	1460	13	260
38	ZJQ60-30-15	100	60	30	15	41	1460	13	265
序号	型号	出水口徑 mm	流量 m³/h	揚程 m	功率 kW	η (%)	轉速 r/min	間斷通過最大粒度 mm	重量 kg
39	ZJQ70-24-15	80	70	24	15	42	1460	13	260
40	ZJQ75-25-15	100	75	25	15	43	1460	13	260
41	ZJQ100-18-15	100	100	18	15	49	1460	21	270
42	ZJQ150-15-15	100	150	15	15	51	1460	21	270
43	ZJQ150-18-18.5	150	150	18	18.5	49	980	32	550
44	ZJQ200-12-18.5	150	200	12	18.5	53	980	45	550
45	ZJQ150-22-22	150	150	22	22	47	980	32	600
46	ZJQ200-15-22	150	200	15	22	50	980	45	600
47	ZJQ60-46-30	150	60	46	30	41	980	14	550
48	ZJQ70-38-30	150	70	38	30	42	980	21	710
49	ZJQ100-35-30	150	100	35	30	44	980	21	710
50	ZJQ108-30-30	150	108	30	30	44	980	21	710
51	ZJQ150-30-30	150	150	30	30	46	980	21	710
52	ZJQ150-35-30	150	150	35	30	46	980	21	710
53	ZJQ200-20-30	150	200	20	30	52	980	21	710
54	ZJQ240-20-30	150	240	20	30	55	980	21	710
55	ZJQ300-15-30	200	300	15	30	56	980	28	700
56	ZJQ100-50-37	150	100	50	37	44	980	21	850
57	ZJQ300-20-37	200	300	20	37	56	980	28	775
58	ZJQ400-15-37	200	400	15	37	58	980	28	775
59	ZJQ150-35-45	150	150	35	45	47	980	36	1000
60	ZJQ200-30-45	150	200	30	45	49	980	36	1110
61	ZJQ500-15-45	200	500	15	45	59	980	46	1100
62	ZJQ150-45-55	150	150	45	55	46	980	21	1140
63	ZJQ250-35-55	150	250	35	55	51	980	36	1140
64	ZJQ600-15-55	200	600	15	55	60	980	46	1220
65	ZJQ200-45-75	150	200	45	75	49	980	21	1540
66	ZJQ200-50-75	150	200	50	75	48	980	14	1550
67	ZJQ350-35-75	200	350	35	75	53	980	28	1550
68	ZJQ400-25-75	200	400	25	75	58	980	25	1550
69	ZJQ500-20-75	200	500	20	75	59	980	25	1550
70	ZJQ200-60-90	150	200	60	90	48	980	14	1550
71	ZJQ400-40-90	200	400	40	90	54	980	28	1550
72	ZJQ500-25-90	200	500	25	90	60	980	25	1550
73	ZJQ400-50-110	200	400	50	110	53	980	28	1970
74	ZJQ600-30-110	200	600	30	110	61	980	28	1970
75	ZJQ780-26-110	300	780	26	110	62	980	50	1970
76	ZJQ1000-18-110	300	1000	18	110	64	980	50	1970
77	ZJQ400-60-132	200	400	60	132	53	980	28	2000
序号	型号	出水口徑 mm	流量 m³/h	揚程 m	功率 kW	η (%)	轉速 r/min	間斷通過最大粒度 mm	重量 kg
78	ZJQ500-45-132	200	500	45	132	56	980	28	2000
79	ZJQ500-55-132	200	500	55	132	55	980	28	2000
80	ZJQ800-35-132	300	800	35	132	63	980	42	2000
81	ZJQ1000-22-132	300	1000	22	132	64	980	50	2000
82	ZJQ650-52-160	200	650	52	160	58	980	28	2650
83	ZJQ780-50-185	300	780	50	185	60	980	38	3330
84	ZJQ800-55-220	300	800	55	220	60	980	38	3400
85	ZJQ1250-35-220	350	1250	35	220	65	980	45	3400
86	ZJQ1750-30-250	350	1750	30	250	67	980	55	3750
87	ZJQ1500-35-250	350	1500	35	250	66	980	50	3750
88	ZJQ2000-35-315	400	2000	35	315	68	980	60	3800
