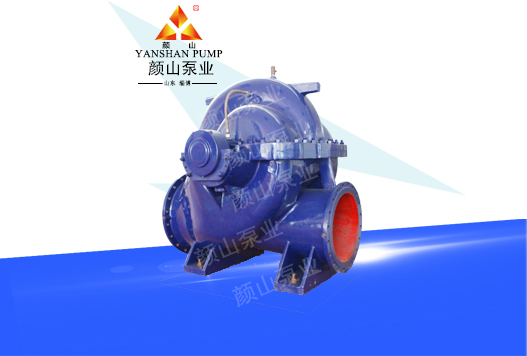

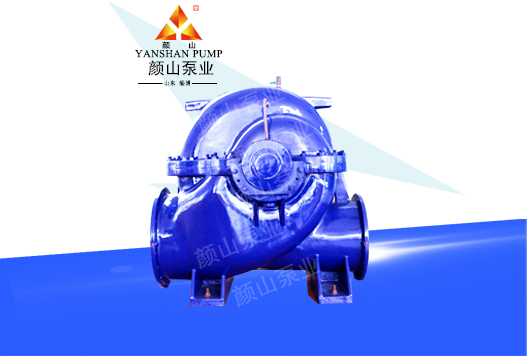

顔山牌S、SH型泵是單級、雙吸、泵殼水平中開式離心泵。供輸送清水及物理化學性質類似于水的液體，介質溫度80℃,若連端軸承通以冷卻水，介質溫度可達130℃，改變葉輪、密封、軸封的材料，可以汲送含有泥沙的渾水，泵的軸承一般采用軟填料，如有特殊訂貨要求，也可裝機械密封。該泵适合用于工廠、礦山、城市、電站的給排水,農田排澇灌溉和大型水利工程。
本型泵的吸入口與出口均在水泵軸線下方,與軸線垂直呈水平方向,泵殼中開,檢修時無需拆卸進水,排水管路及電動機房(或其他原動機)。從聯軸器向泵的方向看去,水泵為順時針方向旋轉。根據需要也可生産逆時針旋轉的泵,但訂貨時應特殊提出。本型泵的主要零件有:泵體,泵蓋,葉輪,軸,雙吸密封環,軸套,軸承等。根據介質不同可換其他材質。
具體型号參數請點擊下方鏈接下載
/upload/file/20200505/20200505171408_18091.doc
- 工作原理
- 性能參數
顔山牌S、SH型泵是單級、雙吸、泵殼水平中開式離心泵。供輸送清水及物理化學性質類似于水的液體，介質溫度80℃,若連端軸承通以冷卻水，介質溫度可達130℃，改變葉輪、密封、軸封的材料，可以汲送含有泥沙的渾水，泵的軸承一般采用軟填料，如有特殊訂貨要求，也可裝機械密封。該泵适合用于工廠、礦山、城市、電站的給排水,農田排澇灌溉和大型水利工程。
本型泵的吸入口與出口均在水泵軸線下方,與軸線垂直呈水平方向,泵殼中開,檢修時無需拆卸進水,排水管路及電動機房(或其他原動機)。從聯軸器向泵的方向看去,水泵為順時針方向旋轉。根據需要也可生産逆時針旋轉的泵,但訂貨時應特殊提出。本型泵的主要零件有:泵體,泵蓋,葉輪,軸,雙吸密封環,軸套,軸承等。根據介質不同可換其他材質。
泵體與泵蓋構成葉輪的工作室,在進/出水法蘭上制有安裝真空表和壓力表的管螺孔,進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡教驗,用軸套和兩側的軸套螺母固定,其軸向位置可以通過軸套螺母進行調整,葉輪的軸向力利用其葉片的對稱布置達到平衡,可能還有一些剩餘軸向力則由軸端的軸承承受。 泵軸由兩個單列向心球軸承支承,軸承裝在泵體兩端的軸承體内,用黃油潤滑。雙吸密封環用以減少水泵葉輪處漏水。

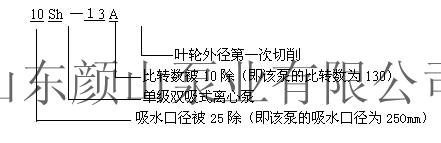

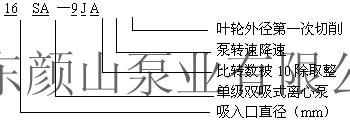

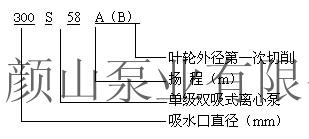

型号意義：
sh、S系列泵性能參數表
|
泵型号 |
流量 |
揚程 （m） |
轉速 (r/min) |
功率（kW） |
泵效率% |
必需汽蝕餘量 |
泵重量 （kg） |
||
|
m3/h |
L/S |
軸功率 |
電機 功率 |
||||||
|
150S100 |
126 160 202 |
35 45 56 |
102 100 93 |
2980 |
50 59.8 71.1 |
75 |
70 73 72 |
3.5 |
280 |
|
6sh-6 150S78 |
126 160 198 |
35 45 55 |
82 78 70 |
2980 |
40 45 52.4 |
55 |
70 75.5 72 |
3.5 |
270 |
|
6sh-6A 150S78A |
112 144 180 |
31 40 50 |
67 62 55 |
2980 |
30 33.8 38.5 |
45 |
68 72 70 |
3.5 |
253 |
|
6sh-9 150S50 |
130 160 220 |
36 45 61 |
52 50 40 |
2980 |
25.2 27.3 31.1 |
37 |
73 80 77 |
3.9 |
242 |
|
6sh-9A 150S50A |
112 144 180 |
31 40 50 |
44 40 35 |
2980 |
18.6 20.9 24.5 |
30 |
72 75 70 |
3.9 |
242 |
|
6sh-9B 150S50B |
108 133 160 |
30 37 45 |
38 36 32 |
2980 |
17.2 18.6 19.4 |
22 |
65 70 72 |
3.9 |
260 |
|
8sh-6 200S95 |
183 280 324 |
50.8 77.8 90 |
103 95 87 |
2980 |
83.1 91.7 102.4 |
110 |
62 79.2 75 |
5.3 |
390 |
|
8sh-6A 200S95A |
180 270 324 |
50 75 90 |
92 85 78 |
2980 |
67.3 83.3 94.3 |
110 |
67 75 73 |
5.3 |
410 |
|
8sh-6B 200S95B |
167 245 294 |
46.4 68 81.7 |
81 72 66 |
2980 |
57.6 64.9 73.4 |
75 |
64 74 72 |
5.3 |
410 |
|
8sh-9 200S63 |
216 280 351 |
60 77.8 97.5 |
69 63 53 |
2980 |
54.8 58.3 66.7 |
75 |
74 82.7 76 |
5.8 |
342 |
|
8sh-9A 200S63A |
180 270 324 |
50 75 90 |
54 46 37 |
2980 |
37.8 45.1 46.6 |
55 |
70 75 70 |
5.8 |
310 |
|
8sh-13 200S42 |
216 280 342 |
60 77.8 95 |
48 42 35 |
2980 |
34.8 38.1 40.2 |
45 |
81 84.2 81 |
6.0 |
290 |
|
8sh-13A 200S42A |
198 270 310 |
55 75 86 |
43 36 31 |
2980 |
30.5 33.1 34.4 |
37 |
76 80 76 |
6.0 |
275 |
|
10sh-6 250S65 |
360 485 612 |
100 134.7 170 |
71 65 58 |
1490 |
92.8 109 130.6 |
132 |
75 78.6 74 |
3.0 |
518 |
|
10sh-6A 250S65A |
342 468 540 |
95 130 150 |
61 54 50 |
1490 |
76.8 89.4 98 |
110 |
74 77 75 |
3.0 |
518 |
|
10sh-6B 250S65B |
320 450 520 |
89 125 144 |
51 45 41 |
1490 |
63.5 74.5 79.5 |
90 |
70 74 73 |
3.0 |
518 |
|
10sh-9 250S39 |
360 485 612 |
100 134.7 170 |
42 39 32 |
1490 |
54.2 61.5 67.5 |
75 |
76 83.6 79 |
3.2 |
640 |
|
10sh-9A 250S39A |
324 468 576 |
90 130 160 |
35 30 25 |
1490 |
41.7 48.4 50.9 |
55 |
74 79 77 |
3.2 |
633 |
|
10sh-13 250S24 |
360 485 576 |
100 134.7 160 |
27 24 19 |
1490 |
33.1 36.9 36.4 |
45 |
80 85.8 82 |
3.5 |
540 |
|
10sh-13A 250S24A |
342 414 482 |
95 115 134 |
22 20 17 |
1490 |
25.6 27.2 27.9 |
37 |
80 83 80 |
3.5 |
540 |
sh、S系列泵性能參數表
|
泵型号 |
流量 |
揚程 （m） |
轉速 (r/min) |
功率（kW） |
泵效率% |
必需汽蝕餘量 |
泵重量 （kg） |
||
|
m3/h |
L/S |
軸功率 |
電機 功率 |
||||||
|
10sh-19 250S14 |
360 485 576 |
100 134.7 160 |
16 14 11 |
1490 |
19.6 21.5 22.1 |
30 |
80 85.8 78 |
3.8 |
430 |
|
10sh-19A 250S14A |
320 432 504 |
89 120 140 |
13 11 8 |
1490 |
14.5 15.8 14.6 |
18.5 |
78 82 75 |
3.8 |
430 |
|
12sh-6 300S90 |
590 790 936 |
164 219.4 260 |
93 90 82 |
1490 |
202 242.8 279 |
315 |
74 79.6 75 |
4.0 |
840 |
|
12sh-6A 300S90A |
576 756 918 |
160 210 255 |
86 78 70 |
1490 |
190 217 247 |
280 |
71 74 71 |
4.0 |
840 |
|
12sh-6B 300S90B |
540 720 900 |
150 200 250 |
72 67 57 |
1490 |
151 180 200 |
220 |
70 73 70 |
4.0 |
840 |
|
12sh-9 300S58 |
576 790 972 |
160 219.4 252 |
63 58 50 |
1490 |
131.8 147.9 165.5 |
200 |
75 84.2 80 |
4.4 |
599 |
|
12sh-9A 300S58A |
529 720 893 |
147 200 248 |
53 49 42 |
1490 |
100.5 118.6 131 |
160 |
76 81 78 |
4.4 |
599 |
|
12sh-9B 300S58B |
504 684 835 |
140 190 232 |
46 43 37 |
1490 |
86.5 100 108 |
132 |
73 80 78 |
4.4 |
599 |
|
12sh-13 300S32 |
612 790 900 |
170 219.4 250 |
36 32 28 |
1490 |
75 79.2 86 |
90 |
80 86.8 80 |
4.6 |
709 |
|
12sh-13A 300S32A |
511 720 810 |
153 200 225 |
31 26 24 |
1490 |
58.1 60.7 68 |
75 |
80 84 78 |
4.6 |
709 |
|
12sh-19 300S19 |
612 790 935 |
170 219.4 260 |
22 19 16 |
1490 |
45.9 47 47.9 |
55 |
80 86.8 85 |
5.2 |
700 |
|
12sh-9A 300S19A |
504 720 829 |
140 200 230 |
20 16 13 |
1490 |
38.7 39.2 39.1 |
45 |
71 80 75 |
5.2 |
700 |
|
12sh-28 300S12 |
612 790 900 |
170 219.4 250 |
14 12 10 |
1490 |
29.2 30.4 33.1 |
37 |
80 84.8 74 |
5.5 |
655 |
|
12sh-28A 300S12A |
522 684 792 |
145 190 220 |
11 10 8 |
1490 |
21.7 23.9 22.7 |
30 |
72 78 76 |
5.5 |
650 |
|
14sh-6 350S125 |
850 1260 1660 |
236.1 350 461 |
140 125 100 |
1490 |
462 534 627.9 |
710 |
70 80.5 75 |
5.4 |
1580 |
|
14sh-6A 350S125A |
803 1181 1570 |
223 328 436 |
125 112 90 |
1490 |
391 462 550 |
630 |
70 78 70 |
5.4 |
1580 |
|
14sh-6B 350S125B |
745 1098 1458 |
207 305 405 |
108 96 77 |
1490 |
313 373 424.5 |
500 |
70 77 72 |
5.4 |
1580 |
|
14sh-9 350S75 |
972 1260 1440 |
270 350 400 |
80 75 65 |
1490 |
271 303 319 |
355 |
78 85.2 80 |
5.8 |
1200 |
|
14sh-9A 350S75A |
900 1170 1332 |
250 325 370 |
70 65 56 |
1490 |
220 247 257 |
280 |
78 81 79 |
5.8 |
1200 |
|
14sh-9B 350S75B |
828 1080 1224 |
230 300 340 |
59 55 47 |
1490 |
177 197 203.5 |
220 |
75 82 77 |
5.8 |
1200 |
|
14sh-13 350S44 |
972 1260 1476 |
270 350 410 |
50 44 37 |
1490 |
164 173 189 |
220 |
81 87.5 79 |
6.3 |
1150 |
sh、S系列泵性能參數表
|
泵型号 |
流量 |
揚程 （m） |
轉速 (r/min) |
功率（kW） |
泵效率% |
必需汽蝕餘量 |
泵重量 （kg） |
||
|
m3/h |
L/S |
軸功率 |
電機 功率 |
||||||
|
14sh-13A 350S44A |
864 1116 1332 |
240 310 370 |
41 36 30 |
1490 |
121 131 136 |
160 |
80 84 80 |
6.3 |
1105 |
|
14sh-19 350S26 |
972 1260 1440 |
270 350 400 |
30 26 22 |
1490 |
99.3 102 105 |
132 |
80 87.5 82 |
6.7 |
750 |
|
14sh-19A 350S26A |
864 1116 1296 |
240 310 360 |
26 21 16 |
1490 |
76.5 76.9 77.4 |
110 |
80 83 73 |
6.7 |
750 |
|
14sh-28 350S16 |
972 1260 1440 |
270 350 400 |
20 16 13 |
1490 |
64 64.5 68.9 |
75 |
83 85.3 74 |
7.1 |
632 |
|
14sh-28A 350S16A |
864 1044 1260 |
240 290 350 |
16 13 10 |
1490 |
51 47.4 49 |
55 |
74 78 70 |
7.1 |
632 |
|
400S96 |
1080 1260 1620 |
300 350 450 |
98 96 90 |
1490 |
400 428 473 |
500 |
71.5 77 84 |
5.5 |
1910 |
|
400S96A |
1000 1170 1500 |
280 325 417 |
85.5 85 78 |
1490 |
320 343 379 |
450 |
73 79 84 |
6 |
1910 |
|
400S96B |
935 1090 1400 |
260 303 390 |
78 76 68 |
1490 |
258 275 324 |
400 |
77 82 80 |
6 |
1910 |
|
400S96J |
900 1080 1260 |
250 300 350 |
42 40 38 |
990 |
124 140 155.3 |
185 |
79 84 84 |
6 |
1910 |
|
400S96JA |
835 1000 1168 |
232 278 325 |
37 35 32 |
990 |
104 114 121 |
160 |
81 84 84 |
5 |
1910 |
|
20sh-6 500S98 |
1620 2020 2340 |
450 561 650 |
114 98 79 |
990 |
644.8 678 680.3 |
800 |
78 79.5 74 |
4.0 |
4330 |
|
20sh-6A 500S98A |
1500 1872 2170 |
416.7 520 602.8 |
96 83 67 |
990 |
509.3 540 542.4 |
630 |
77 78.5 73 |
4.0 |
4330 |
|
20sh-6B 500S98B |
1400 1746 2020 |
388.9 485 561 |
86 74 59 |
990 |
431.4 452 432.8 |
560 |
76 78 75 |
4.0 |
4330 |
|
20sh-9 500S59 |
1620 2020 2340 |
450 561 650 |
67 59 47 |
990 |
374.2 391 374.4 |
450 |
79 83 80 |
4.5 |
2400 |
|
20sh-9A 500S59A |
1500 1872 2170 |
416.7 520 602.8 |
57 49 39 |
990 |
315 333 320 |
400 |
74 75 72 |
4.5 |
2400 |
|
20sh-9B 500S59B |
1400 1746 2020 |
388.9 485 561 |
46 40 32 |
990 |
240.2 257 247.9 |
315 |
73 74 71 |
4.5 |
2400 |
|
20sh-13 500S35 |
1620 2020 2340 |
450 561 650 |
40 35 28 |
990 |
207.6 219 209.9 |
280 |
85 88 85 |
4.8 |
2340 |
|
20sh-13A 500S35A |
1400 1746 2020 |
388.9 485 561 |
31 27 21 |
990 |
144 151 136.9 |
220 |
82 85 84 |
4.8 |
2340 |
|
20sh-19 500S22 |
1620 2020 2340 |
450 561 650 |
24 22 19 |
990 |
137.5 144.1 142.4 |
185 |
77 84 85 |
5.2 |
2010 |
|
20sh-19A 500S22A |
1400 1746 2020 |
388.9 485 561 |
20 17 14 |
990 |
103 101 93.9 |
132 |
74 80 82 |
5.2 |
2010 |
|
20sh-28 500S13 |
1620 2020 2340 |
450 561 650 |
15 13 10 |
990 |
83.8 86.2 79.6 |
110 |
79 83 80 |
5.7 |
2000 |
sh、S系列泵性能參數表
|
泵型号 |
流量 |
揚程 （m） |
轉速 (r/min) |
功率（kW） |
泵效率% |
必需汽蝕餘量 |
泵重量 （kg） |
||
|
m3/h |
L/S |
軸功率 |
電機 功率 |
||||||
|
20sh-28A 500S13A |
1400 1746 2020 |
388.9 485 561 |
12 10 8 |
990 |
61.8 59.4 53.6 |
75 |
74 80 82 |
5.7 |
2000 |
|
600S100 |
2160 3170 3600 |
600 880 1000 |
110 100 92 |
990 |
829.6 1015.6 1073.8 |
1250 |
78 85 84 |
6.0 |
7188 |
|
600S100A |
1980 3000 3240 |
550 833 900 |
100 90 85 |
990 |
691.3 875.4 882.4 |
1000 |
78 84 82 |
6.0 |
7188 |
|
600S100B |
1800 2830 3060 |
500 786 850 |
90 80 75 |
990 |
588.2 751.9 781.3 |
800 |
75 82 80 |
6.0 |
7188 |
|
24sh-9 600S75 |
2160 3170 3600 |
600 880 1000 |
84 75 67 |
990 |
568 735.8 821 |
900 |
87 88 80 |
6.0 |
4300 |
|
24sh-9A 600S75A |
1980 3000 3240 |
550 833 900 |
74 65 60 |
990 |
460.3 600.2 641.7 |
710 |
82 87 80 |
6.0 |
4300 |
|
24sh-9B 600S75B |
1800 2710 3060 |
500 786 850 |
60 55 51 |
990 |
367.6 477.5 531 |
560 |
80 85 80 |
6.0 |
4300 |
|
24sh-13 600S47 |
2160 3170 3600 |
600 880 1000 |
56.5 47 40.5 |
990 |
415.4 455.9 461.7 |
560 |
80 88.1 86 |
6.5 |
3850 |
|
24sh-13A 600S47A |
1980 2920 3240 |
550 811 900 |
46 40 37 |
990 |
318 361.5 379.6 |
450 |
78 88 86 |
6.5 |
3850 |
|
24sh-19 600S32 |
2160 3170 3600 |
600 880 1000 |
36 32 27 |
990 |
278.6 310.4 311.4 |
355 |
76 89 85 |
7.0 |
2550 |
|
24sh-19A 600S32A |
1800 2850 3240 |
500 792 900 |
30 26 23.5 |
990 |
204.2 229.3 241.1 |
280 |
72 88 86 |
7.0 |
2550 |
|
24sh-28 600S22 |
2520 3170 3600 |
700 880 1000 |
25 22 18 |
990 |
209.2 215.8 215.2 |
250 |
82 88 82 |
7 |
2500 |
|
24sh-28A 600S22A |
2160 2860 3240 |
600 794 900 |
21 18 16 |
990 |
152.5 161.1 168.1 |
185 |
81 87 84 |
7 |
2500 |
|
24sh-20 600S21 |
2880 3600 4140 |
800 1000 1150 |
25 21 17 |
740 |
251.1 248.1 239.6 |
315 |
78 83 80 |
5.0 |
3500 |
|
24sh-20A 600S21A |
2880 3600 4140 |
800 1000 1150 |
24 20 16 |
740 |
241.3 239.1 225.5 |
250 |
78 82 80 |
5.0 |
3500 |
|
24sh-20B 600S21B |
2880 3600 4140 |
800 1000 1150 |
22 18 14 |
740 |
227 220.6 202.4 |
250 |
76 80 78 |
5.0 |
3500 |
|
600S17 |
2880 3600 4140 |
800 1000 1150 |
20 17 13 |
740 |
191.3 196 176.6 |
220 |
82 85 83 |
5.5 |
3000 |
|
700S90 |
3715 4700 4896 |
1032 1306 1360 |
99.5 90 87 |
990 |
1157 1252 1018 |
1250 |
87 92 89.5 |
9.5 |
5800 |
|
700S90A |
3420 4336 4517 |
952 1204 1255 |
84.5 76.5 74 |
990 |
929 1005 1018 |
1250 |
85 90 89.5 |
9 |
5800 |
|
700S90JA |
2111 3600 4248 |
586.4 1000 1180 |
57.5 52 43.5 |
740 |
501 555 595 |
710 |
52 72 79 |
5 |
5800 |
sh、S系列泵性能參數表
|
泵型号 |
流量 |
揚程 （m） |
轉速 (r/min) |
功率（kW） |
泵效率% |
必需汽蝕餘量 |
泵重量 （kg） |
||
|
m3/h |
L/S |
軸功率 |
電機功率 |
||||||
|
700S90JB |
2400 3000 3744 |
667 833 1040 |
51 47 39.5 |
740 |
397 431 474 |
560 |
84 89 88.5 |
5 |
5800 |
|
700S47 |
3520 4400 5060 |
977.8 1222 1405.6 |
56 47 38 |
740 |
663 655 631 |
800 |
81 86 83 |
8.6 |
4800 |
|
700S47A |
3240 4060 4660 |
900 1127.8 1294.4 |
47.5 40 32 |
740 |
530.5 526.5 501.4 |
630 |
79 84 81 |
8.6 |
7888 |
|
32sh-9 800S76 |
4000 5500 6500 |
1111.1 1527.8 1805.6 |
80 76 71 |
740 |
1103.1 1293.6 1444.6 |
1600 |
79 88 87 |
6.0 |
7888 |
|
3000 4400 5500 |
833.3 1222.2 1527.8 |
54 49 43 |
595 |
551.5 674.9 757.7 |
800 |
80 87 85 |
4.0 |
7888 |
|
|
32sh-9A 800S76A |
3500 5080 6000 |
972.2 1411.1 1666.7 |
70 65 62 |
740 |
845 1034 1206 |
1250 |
79 87 84 |
6.0 |
7815 |
|
2800 4070 5000 |
777.8 1130.6 1388.9 |
48 42 37 |
595 |
463 541 607 |
630 |
79 86 83 |
4.0 |
7815 |
|
|
32sh-9B 800S76B |
3000 4680 5500 |
833.3 1300 1527.8 |
60 55 51 |
740 |
628.6 824.7 920.3 |
1000 |
78 85 83 |
6.0 |
7762 |
|
2500 3750 4500 |
694.4 1041.7 1250 |
40 35 30 |
595 |
358.3 425.5 459.6 |
500 |
76 84 80 |
4.0 |
7762 |
|
|
800S56 |
4400 5500 6500 |
1222.2 1527.8 1805.6 |
62 56 48 |
740 |
874 953.2 1023.7 |
1120 |
85 88 83 |
4.8 |
7550 |
|
3540 4400 5230 |
983.3 1227.8 1452.8 |
40 35.5 31 |
595 |
482 509.8 538.5 |
560 |
80 87 82 |
3.6 |
7550 |
|
|
800S56A |
3960 4950 5850 |
1100 1375 1625 |
50 45.5 40 |
740 |
642 705 777.1 |
1000 |
84 87 82 |
4.8 |
7550 |
|
3200 3980 4700 |
888.9 1105.6 1305.6 |
32.5 29.5 26 |
595 |
354 372 410.9 |
500 |
80 86 81 |
3.6 |
7550 |
|
|
32sh-19 800S32 |
4320 5500 6480 |
1200 1527.8 1800 |
35 32 29 |
740 |
502.2 538.5 588.2 |
630 |
82 89 87 |
7.0 |
5100 |
|
3000 4400 5200 |
833.3 1222.2 1444.4 |
23 20 18 |
595 |
234.9 272.3 299.9 |
315 |
80 88 85 |
4.5 |
5100 |
|
|
32sh-19A 800S32A |
3500 4950 6000 |
972.2 1375 1666.7 |
30 26 23 |
740 |
353 398 437 |
450 |
81 88 86 |
7.0 |
5100 |
|
2700 3960 4680 |
750 1100 1300 |
19 17 14 |
595 |
174.6 210.7 212.4 |
250 |
80 87 84 |
4.5 |
5100 |
|
|
32sh-19B 800S32B |
4170 5000 5450 |
1050 1388 1518 |
29 26 23.5 |
740 |
391 393 415 |
450 |
79 84 81 |
6.5 |
5100 |
|
3325 3986 4345 |
924 1107 1207 |
18 16.5 15 |
595 |
209 216 219 |
250 |
78 83 81 |
4.5 |
5100 |
|
|
800S22 |
4320 5500 6480 |
1200 1527.8 1800 |
25 22 19 |
740 |
358.7 370.2 389.9 |
450 |
82 89 86 |
7.0 |
4500 |
|
3000 4400 5040 |
833.3 1222.2 1400 |
16 14 12 |
595 |
163.4 190.6 193.8 |
250 |
80 88 85 |
5.0 |
4500 |
|
|
800S22A |
3960 4830 5500 |
1100 1341.7 1527.8 |
19 17 15 |
740 |
246.9 254.1 261.2 |
315 |
83 88 86 |
7.0 |
4500 |
|
2800 3870 4500 |
777.8 1075 1250 |
13 11 9 |
595 |
123.9 133.3 131.3 |
185 |
80 87 84 |
5.0 |
4500 |
|
sh、S系列泵性能參數表
|
泵型号 |
流量 |
揚程 （m） |
轉速 (r/min) |
功率（kW） |
泵效率% |
必需汽蝕餘量 |
泵重量 （kg） |
||
|
m3/h |
L/S |
軸功率 |
電機功率 |
||||||
|
1000S80 |
5544 7920 9108 |
1540 2200 2530 |
87 80 72 |
740 |
1643 1962 2102 |
2500 |
80 88 85 |
7.2 |
11000 |
|
1000S80A |
5761 7490 8640 |
1600 2080 2400 |
81 72 65 |
740 |
1629 1708 1865 |
2500 |
78 86 82 |
7.2 |
11000 |
|
40sh-13 1000S46 |
6600 8250 9900 |
1933 2292 2750 |
52 46 37 |
595 |
1222 1174 997 |
1250 |
84 88 80 |
6 |
10000 |
|
40sh-13A 1000S46A |
6000 7800 9000 |
1666 2167 2722 |
47 41.5 32 |
595 |
936 1013 992 |
1250 |
80 87 79 |
6 |
1000 |
|
1200S85 |
9360 12260 14400 |
2600 3400 4000 |
95.7 85 70 |
740 |
2903 2147 3228 |
3450 |
84 90 85 |
12
|
16000 |
|
1200S85A |
8640 10800 12960 |
2400 3000 3600 |
71 66 60 |
740 |
2037 2207 2462 |
2800 |
82 88 86 |
12 |
16000 |
|
1200S56 |
8640 10800 12960 |
2400 3000 3600 |
60.5 56 47.5 |
595 |
1763 1871 1960 |
2240 |
82 88 86 |
7.5 |
16000 |
|
1200S56A |
7776 9720 11664 |
2160 2700 3240 |
54.5 50 42 |
595 |
1425 1513 1597 |
2000 |
81 88 84 |
7.5 |
16000 |
|
1200S39 |
7200 9000 10800 |
2000 2500 3000 |
42.5 39 33 |
495 |
1023 1051 1155 |
1600 |
81.5 87.5 84 |
5.5 |
16000 |
|
1200S39A |
6480 8100 9720 |
1800 2250 2700 |
38.5 35 29 |
495 |
849 892.5 925 |
1250 |
80 86.5 83 |
5.5 |
16000 |
|
1200S39B |
5832 7290 8748 |
1620 2025 2430 |
34 31 25.5 |
495 |
675 718 741 |
1000 |
80 85.7 82 |
5.5 |
16000 |
|
1200S32 |
8640 10800 12960 |
2400 3000 3600 |
35 32 26 |
595 |
992 1082 1073 |
1400 |
83 87 85.5 |
7.5 |
13000 |
|
1200S32A |
7776 9720 11664 |
2160 2700 3240 |
32.5 29 23 |
595 |
834 882 880 |
1250 |
83 87 83 |
7.5 |
13000 |
|
1200S22 |
7920 9612 10800 |
2240 2670 3000 |
26 22 18 |
495 |
644 662 638 |
800 |
86 87 83 |
5.5 |
12500 |
|
1200S22A |
7200 9000 10080 |
2000 2722 2800 |
23 20.5 17.5 |
595 |
534 573 585 |
710 |
85 86.5 82.5 |
5.5 |
12500 |
|
1200S19 |
15000 18000 19000 |
4167 5000 5278 |
21.8 19 17.9 |
495 |
1074 1047 1030 |
1250 |
83 89 90 |
9.2
|
18000 |
|
1200S19A |
13000 16000 17000 |
3611 4444 4722 |
20 17.5 16 |
495 |
886 867 838 |
1000 |
80 88 88.5 |
8.5
|
18000 |
