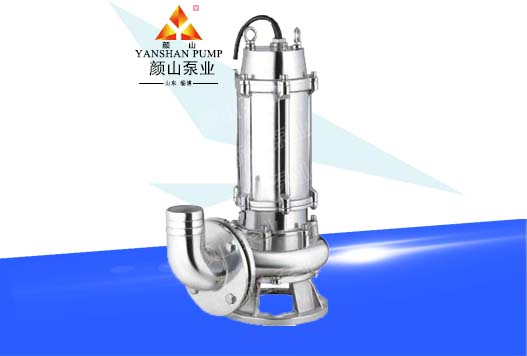

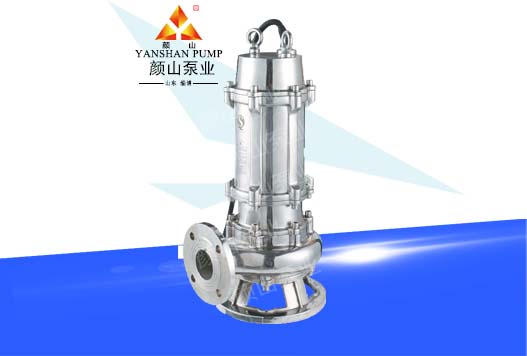

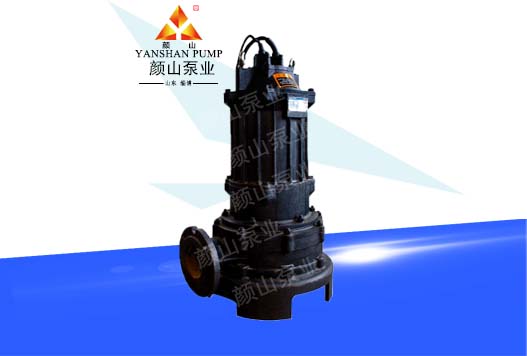

QW系列潛水排污泵是消化、吸收國外同類産品先進技(jì )術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。QW系列潛水排污泵主要用于市政工程、工業、醫院、建築、賓館、飯店等行業。用于排送帶固體及各種長纖維的淤泥、廢水、城市生活污水(包括有腐蝕性、侵蝕性介質的場合)。
QW系列潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制櫃，雙導軌自動安裝系統等。該系列泵排出水口徑為50∽600mm，流量10~7000m3/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。
具體型号參數請點擊下方鏈接下載
/upload/file/20200505/20200505171103_43354.doc
- 工作原理
- 性能參數
結構特點：
QW系列潛水排污泵結構緊湊，并設置了各種狀态顯示，保護裝置，使得泵運行安全、可靠。
* 獨特的電纜密封設計，排除了電纜漏水的隐患。
* 定子采用F級絕緣，裝有熱保護元件。
* 18.5KW以上泵采用外循環水自動冷卻，保證電泵在最低水位狀态下安全運行。
* 電機腔下底部裝有浮子開關，對電機側機械密封實施監護。
* 在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統将報警保護。
* 波紋管式雙端面機械密封，密封材料為碳化鎢、碳化矽及硬質合金，防止水進入電機，保證電機安全可靠運轉。
* 副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。
* 葉輪設計獨特，大流道能夠通過長纖維及污物，抗堵塞、防纏繞、過流能力強。
* 葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以最佳效率運行。
使用特點：
1、電機額定電壓380V(660v)，頻率50HZ三相交流電源。
2、輸送介質溫度不超過40oC。
3、輸送液體介質PH值為 4-10。
4、輸送介質中固相物容積比在2%以下。
5、輸送介質密度小于1.2*103Kg/m3
葉輪設計特點：
為保證污物的順利通過，必須加大葉輪過流面寬度，對于大泵，可采用雙葉片、三葉片式;對于小泵，則采用單(雙)流道形式，它類似于一截面大小相同的彎管，又非常好的過流特性。避免了水流在低速情況下可能造成的堵塞、纏繞。這種獨特設計的葉輪流道，配合合理的蝸室，使污水中的紙、紡織物、垃圾袋及其它物料能自由通過。葉輪經過動、靜平衡，使泵在空載試運轉和帶負荷過程中均不産生振動。
|
序号 |
規格型号 |
流量（m3/h） |
揚程 （m） |
電機功率（kW） |
轉速 （r/min） |
出水口 徑 |
重量 （kg） |
|
|
1 |
50QW15-7-0.75 |
15 |
7 |
0.75 |
2900
2900 |
50 |
26 |
|
|
2 |
50QW10-10-0.75 |
10 |
10 |
0.75 |
50 |
26 |
||
|
3 |
50QW7-15-1.1 |
7 |
15 |
1.1 |
50 |
28 |
||
|
4 |
50QW15-10-1.1 |
15 |
10 |
1.1 |
50 |
28 |
||
|
5 |
50QW10-12-1.1 |
10 |
12 |
1.1 |
50 |
28 |
||
|
6 |
50QW10-15-1.5 |
10 |
15 |
1.5 |
50 |
37 |
||
|
7 |
50QW25-10-1.5 |
25 |
10 |
1.5 |
50 |
37 |
||
|
8 |
50QW20-10-1.5 |
20 |
10 |
1.5 |
50 |
37 |
||
|
9 |
50QW18-12-1.5 |
18 |
12 |
1.5 |
50 |
37 |
||
|
10 |
50QW15-15-1.5 |
15 |
15 |
1.5 |
50 |
37 |
||
|
11 |
50QW10-20-2.2 |
10 |
20 |
2.2 |
50 |
40 |
||
|
12 |
50QW20-15-2.2 |
20 |
15 |
2.2 |
50 |
40 |
||
|
13 |
50QW25-12-2.2 |
25 |
12 |
2.2 |
50 |
40 |
||
|
14 |
50QW15-28-2.2 |
15 |
28 |
2.2 |
50 |
40 |
||
|
15 |
65QW42-9-2.2 |
42 |
9 |
2.2 |
65 |
42 |
||
|
16 |
65QW30-10-2.2 |
30 |
10 |
2.2 |
65 |
42 |
||
|
17 |
65QW25-15-2.2 |
25 |
15 |
2.2 |
65 |
42 |
||
|
18 |
65QW40-7-2.2 |
40 |
7 |
2.2 |
65 |
42 |
||
|
19 |
65QW35-10-2.2 |
35 |
10 |
2.2 |
65 |
42 |
||
|
20 |
50QW15-22-3 |
15 |
22 |
3 |
50 |
52 |
||
|
21 |
50QW18-20-3 |
18 |
20 |
3 |
50 |
52 |
||
|
22 |
50QW25-15-3 |
25 |
15 |
3 |
50 |
52 |
||
|
23 |
50QW25-20-3 |
25 |
20 |
3 |
50 |
52 |
||
|
24 |
65QW35-15-3 |
35 |
15 |
3 |
65 |
54 |
||
|
25 |
65QW40-12-3 |
40 |
12 |
3 |
65 |
54 |
||
|
26 |
65QW30-16-3 |
30 |
16 |
3 |
65 |
54 |
||
|
27 |
80QW43-13-3 |
43 |
13 |
3 |
80 |
56 |
||
|
28 |
80QW35-15-3 |
35 |
15 |
3 |
80 |
56 |
||
|
29 |
80QW50-10-3 |
50 |
10 |
3 |
80 |
56 |
||
|
30 |
100QW70-7-3 |
70 |
7 |
3 |
100 |
58 |
||
|
31 |
50QW15-28-4 |
15 |
28 |
4 |
50 |
60 |
||
|
32 |
50QW25-22-4 |
25 |
22 |
4 |
50 |
60 |
||
|
33 |
50QW22-25-4 |
22 |
25 |
4 |
50 |
60 |
||
|
34 |
50QW30-18-4 |
30 |
18 |
4 |
50 |
60 |
||
|
35 |
50QW25-25-4 |
25 |
25 |
4 |
50 |
60 |
||
|
36 |
65QW35-20-4 |
35 |
20 |
4 |
65 |
63 |
||
|
37 |
65QW40-15-4 |
40 |
15 |
4 |
65 |
63 |
||
|
38 |
80QW45-12-4 |
45 |
12 |
4 |
80 |
65 |
||
|
39 |
8QW50-15-4 |
50 |
15 |
4 |
80 |
65 |
||
|
40 |
80QW60-13-4 |
60 |
13 |
4 |
80 |
66 |
||
|
41 |
100QW70-10-4 |
70 |
10 |
4 |
100 |
66 |
||
|
42 |
100QW80-8-4 |
80 |
8 |
4 |
100 |
66 |
||
|
43 |
100QW100-7-4 |
100 |
7 |
4 |
100 |
66 |
||
|
44 |
50QW25-30-5.5 |
25 |
30 |
5.5 |
50 |
80 |
||
|
45 |
50QW15-32-5.5 |
15 |
32 |
5.5 |
50 |
80 |
||
|
46 |
50QW35-22-5.5 |
35 |
22 |
5.5 |
50 |
80 |
||
|
47 |
65QW45-20-5.5 |
45 |
20 |
5.5 |
65 |
82 |
||
|
48 |
65QW35-25-5.5 |
35 |
25 |
5.5 |
65 |
82 |
||
|
49 |
80QW45-17-5.5 |
45 |
17 |
5.5 |
80 |
85 |
||
|
50 |
80QW45-20-5.5 |
45 |
20 |
5.5 |
80 |
85 |
||
|
51 |
80QW50-18-5.5 |
50 |
18 |
5.5 |
80 |
85 |
||
|
52 |
80QW50-20-5.5 |
50 |
20 |
5.5 |
80 |
85 |
||
|
53 |
80QW50-22-5.5 |
50 |
20 |
5.5 |
80 |
85 |
||
|
54 |
100QW80-12-5.5 |
80 |
12 |
5.5 |
100 |
96 |
||
|
55 |
100QW100-10-5.5 |
100 |
10 |
5.5 |
100 |
96 |
||
|
56 |
100QW120-8-5.5 |
120 |
8 |
5.5 |
100 |
96 |
||
|
57 |
65QW30-30-7.5 |
30 |
30 |
7.5 |
65 |
105 |
||
|
58 |
65QW45-25-7.5 |
45 |
25 |
7.5 |
65 |
105 |
||
|
59 |
80QW50-22-7.5 |
50 |
22 |
7.5 |
80 |
108 |
||
|
60 |
100QW60-20-7.5 |
60 |
20 |
7.5 |
100 |
108 |
||
|
61 |
100QW70-18-7.5 |
70 |
18 |
7.5 |
100 |
108 |
||
|
62 |
100QW120-10-7.5 |
120 |
10 |
7.5 |
100 |
120 |
||
|
63 |
100QW100-15-7.5 |
100 |
15 |
7.5 |
100 |
120 |
||
|
64 |
150QW140-10-7.5 |
140 |
10 |
7.5 |
150 |
120 |
||
|
65 |
150QW180-7-7.5 |
180 |
7 |
7.5 |
150 |
120 |
||
|
66 |
100QW50-35-11 |
50 |
35 |
11 |
1450
1450 |
100 |
190 |
|
|
67 |
100QW40-36-11 |
40 |
36 |
11 |
100 |
190 |
||
|
68 |
100QW70-22-11 |
70 |
22 |
11 |
100 |
190 |
||
|
69 |
100QW100-15-11 |
100 |
15 |
11 |
100 |
190 |
||
|
70 |
100QW100-22-11 |
100 |
22 |
11 |
100 |
190 |
||
|
71 |
150QW150-10-11 |
150 |
10 |
11 |
150 |
230 |
||
|
72 |
150QW220-7-11 |
220 |
7 |
11 |
150 |
230 |
||
|
73 |
200QW360-6-11 |
360 |
6 |
11 |
200 |
260 |
||
|
74 |
200QW300-7-11 |
300 |
7 |
11 |
200 |
260 |
||
|
75 |
100QW87-28-15 |
87 |
18 |
15 |
100 |
270 |
||
|
76 |
100QW70-28-15 |
70 |
28 |
15 |
100 |
270 |
||
|
77 |
100QW140-18-15 |
140 |
18 |
15 |
100 |
270 |
||
|
78 |
100QW100-22-15 |
100 |
22 |
15 |
100 |
270 |
||
|
79 |
100QW100-28-15 |
100 |
28 |
15 |
100 |
270 |
||
|
80 |
150QW200-10-15 |
200 |
10 |
15 |
150 |
280 |
||
|
81 |
150QW150-15-15 |
150 |
15 |
15 |
150 |
280 |
||
|
82 |
150QW200-14-15 |
200 |
14 |
15 |
150 |
280 |
||
|
83 |
150QW180-20-18.5 |
180 |
20 |
18.5 |
150 |
360 |
||
|
84 |
150QW150-22-18.5 |
150 |
22 |
18.5 |
150 |
360 |
||
|
85 |
150QW70-40-18.5 |
70 |
40 |
18.5 |
150 |
360 |
||
|
86 |
200QW300-10-18.5 |
300 |
10 |
18.5 |
200 |
390 |
||
|
87 |
200QW250-15-18.5 |
250 |
15 |
18.5 |
200 |
390 |
||
|
88 |
200QW250-17-18.5 |
250 |
17 |
18.5 |
200 |
390 |
||
|
89 |
250QW400-6-18.5 |
400 |
6 |
18.5 |
250 |
430 |
||
|
90 |
150QW150-22-22 |
150 |
22 |
22 |
980
980
|
150 |
540 |
|
|
91 |
150QW200-22-22 |
200 |
22 |
22 |
150 |
540 |
||
|
92 |
200QW400-10-22 |
400 |
10 |
22 |
200 |
540 |
||
|
93 |
250QW600-7-22 |
600 |
7 |
22 |
250 |
560 |
||
|
94 |
250QW720-6-22 |
720 |
6 |
22 |
250 |
560 |
||
|
95 |
250QW500-10-22 |
500 |
10 |
22 |
250 |
560 |
||
|
96 |
150QW100-40-30 |
100 |
40 |
30 |
150 |
680 |
||
|
97 |
150QW200-30-30 |
200 |
30 |
30 |
150 |
700 |
||
|
98 |
200QW250-22-30 |
250 |
22 |
30 |
200 |
700 |
||
|
99 |
200QW350-20-30 |
350 |
20 |
30 |
200 |
700 |
||
|
100 |
200QW360-15-30 |
360 |
15 |
30 |
200 |
700 |
||
|
101 |
150QW140-41-37 |
140 |
41 |
37 |
150 |
870 |
||
|
102 |
250QW700-11-37 |
700 |
11 |
37 |
250 |
980 |
||
|
103 |
250QW900-8-37 |
900 |
8 |
37 |
250 |
980 |
||
|
104 |
200QW250-35-45 |
250 |
35 |
45 |
200 |
1150 |
||
|
105 |
200QW400-24-45 |
400 |
24 |
45 |
200 |
1150 |
||
|
106 |
200QW450-20-45 |
450 |
20 |
45 |
200 |
1150 |
||
|
107 |
250QW600-15-45 |
600 |
15 |
45 |
250 |
1200 |
||
|
108 |
250QW700-12-45 |
700 |
12 |
45 |
250 |
1200 |
||
|
109 |
350QW900-10-45 |
900 |
10 |
45 |
350 |
1240 |
||
|
110 |
350QW900-14-55 |
900 |
14 |
45 |
350 |
1280 |
||
|
111 |
350QW1100-10-55 |
1100 |
10 |
55 |
350 |
1280 |
||
|
112 |
350QW800-15-55 |
800 |
15 |
55 |
350 |
1280 |
||
|
113 |
200QW400-30-55 |
400 |
30 |
55 |
200 |
1300 |
||
|
114 |
250QW600-20-55 |
600 |
20 |
55 |
250 |
1340 |
||
|
115 |
200QW350-40-75 |
350 |
40 |
75 |
200 |
1420 |
||
|
116 |
250QW700-22-75 |
700 |
22 |
75 |
250 |
1420 |
||
|
117 |
250QW600-25-75 |
600 |
25 |
75 |
250 |
1420 |
||
|
118 |
350QW1300-10-75 |
1300 |
10 |
75 |
350 |
1510 |
||
|
119 |
350QW1000-15-75 |
1000 |
15 |
75 |
350 |
1510 |
||
|
120 |
400QW1500-10-75 |
1500 |
10 |
75 |
400 |
1510 |
||
|
121 |
250QW650-30-90 |
2650 |
30 |
90 |
250 |
1450 |
||
|
122 |
400QW1200-18-90 |
1200 |
18 |
90 |
400 |
1600 |
||
|
123 |
400QW1500-15-90 |
1500 |
15 |
90 |
400 |
1600 |
||
|
124 |
200QW480-37-110 |
480 |
37 |
110 |
200 |
1850 |
||
|
125 |
250QW700-33-110 |
700 |
33 |
110 |
250 |
1850 |
||
|
126 |
300QW950-24-110 |
950 |
24 |
110 |
300 |
1900 |
||
|
127 |
500QW2500-10-110 |
2500 |
10 |
110 |
500 |
2100 |
||
|
128 |
200QW500-54-132 |
500 |
54 |
132 |
200 |
1860 |
||
|
129 |
300QW800-35-132 |
800 |
35 |
132 |
300 |
1860 |
||
|
130 |
350QW1085-28-132 |
1085 |
28 |
132 |
350 |
2350 |
||
|
131 |
400QW2000-15-132 |
2000 |
15 |
132 |
400 |
2600 |
||
|
132 |
200QW650-52-160 |
650 |
52 |
160 |
200 |
2450 |
||
|
133 |
350QW1000-36-160 |
1000 |
36 |
160 |
350 |
2450 |
||
|
134 |
400QW1500-26-160 |
1500 |
26 |
160 |
400 |
2800 |
||
|
135 |
400QW1700-22-160 |
1700 |
22 |
160 |
400 |
2800 |
||
|
136 |
500QW2600-15-160 |
2600 |
15 |
160 |
500 |
3200 |
||
|
137 |
500QW3600-10-160 |
3600 |
10 |
160 |
500 |
3200 |
||
|
138 |
400QW1800-22-185 |
1800 |
22 |
185 |
400 |
3450 |
||
|
139 |
600QW3500-12-185 |
3500 |
12 |
185 |
600 |
3450 |
||
|
140 |
300QW800-55-200 |
800 |
55 |
200 |
300 |
3650 |
||
|
141 |
400QW1700-30-200 |
1700 |
30 |
200 |
400 |
3650 |
||
|
142 |
600QW3000-16-200 |
3000 |
16 |
200 |
600 |
3650 |
||
|
143 |
350QW1000-40-220 |
1000 |
40 |
220 |
350 |
3700 |
||
|
144 |
500QW2400-22-220 |
2400 |
22 |
220 |
500 |
3700 |
||
|
145 |
350QW1500-35-250 |
1500 |
35 |
250 |
350 |
3300 |
||
|
146 |
400QW1800-32-250 |
1800 |
32 |
250 |
400 |
3300 |
||
|
147 |
500QW2650-24-250 |
2650 |
24 |
250 |
500 |
3650 |
||
|
148 |
600QW3750-17-250 |
3750 |
17 |
250 |
600 |
3650 |
||
|
149 |
600QW3000-24-280 |
3000 |
24 |
280 |
600 |
3950 |
||
|
150 |
400QW1600-50-315 |
1600 |
50 |
315 |
400 |
3750 |
||
|
151 |
400QW2000-35-315 |
2000 |
15 |
315 |
400 |
3750 |
||
|
152 |
600QW5000-15-315 |
5000 |
15 |
315 |
600 |
5100 |
||
