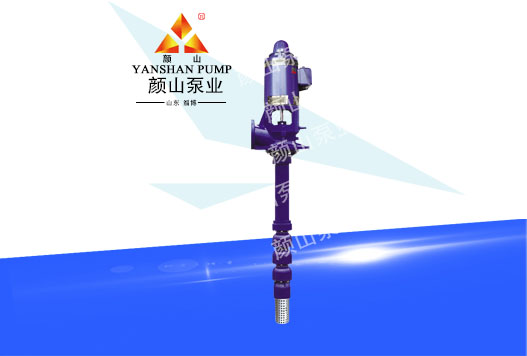

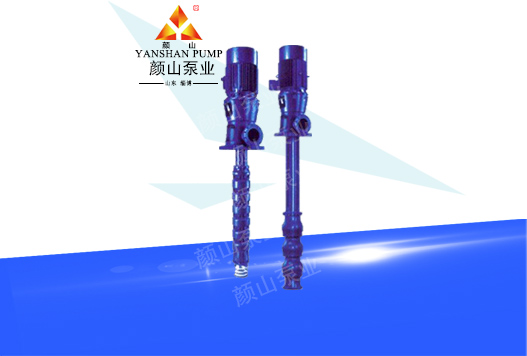

JC(R)系列長軸深井泵

産品概述：

該系列泵結構新穎，水力模型先進，性能曲線無駝峰，高效區寬廣，效率比J、JD型深井泵平均高4-8%，是新一代節能型提水機具。适用于工礦企業、城市給排水與地下水抽汲及家田排灌等。更換有關材質，适宜在電廠、化工廠作高揚程排水、排污用泵及工藝流程用泵等，亦可特制為起動時，不需加預潤滑水的特種水泵，适用于特種環境的需要。

流量：5-900m3/h

揚程：20-200m

電機功率：11-520KW

額定電壓：可為380V、660V

井徑：150-550mm

具體型号參數請點擊下方鏈接下載

/upload/file/20200613/20200613171909_18357.docx

工作原理
性能參數

産品簡介：

流量：5-900m3/h

揚程：20-200m

電機功率：11-520KW

額定電壓：可為380V、660V

井徑：150-550mm

主要用途：

JC型長軸深井泵适用于從水井提取常溫無腐蝕性的清水，廣泛應用于工礦企業，城鎮供水及農田灌溉。JCR型長軸地熱深井泵适用于100oC以下中低溫地下水的開采。對于電廠、棉紡廠、自來水廠、石化企業也具應用領域。長軸(地熱)深井泵。

序号	型号規格	流量 (m3/h)	揚程	配套功率	轉速（r/min）	效率（%）	井下最大外徑
序号	型号規格	流量 (m3/h)	揚程	配套功率	轉速（r/min）	效率（%）	井下最大外徑
1	150JC(R)20-9×4	20	36	4	2900	67	143
2	150JC(R)20-9×5		45	5.5
3	150JC(R)20-9×6		54	5.5
4	150JC(R)20-9×7		63	7.5
5	150JC(R)20-9×8		72	7.5
6	150JC(R)20-9×9		81	11
7	150JC(R)20-9×10		90	11
8	150JC(R)20-9×12		108	11
9	150JC(R)20-9×14		126	15
10	150JC(R)20-9×16		144	15
11	150JC(R)20-9×18		162	18.5
12	150JC(R)32-9×4	32	36	5.5	2900	67	143
13	150JC(R)32-9×5		45	7.5
14	150JC(R)32-9×6		54	11
15	150JC(R)32-9×7		63	11
16	150JC(R)32-9×8		72	15
17	150JC(R)32-9×9		81	15
18	150JC(R)32-9×10		90	15
19	150JC(R)32-9×12		108	18.5
20	150JC(R)32-9×14		126	18.5
21	150JC(R)32-9×16		144	22
22	150JC(R)32-9×18		162	25
23	150JC(R)50-6.5×3	50	19.5	5.5	2900	70	143
24	150JC(R)50-6.5×4		26	7.5
25	150JC(R)50-6.5×6		38	11
26	150JC(R)50-6.5×8		52	15
27	150JC(R)50-6.5×10		65	15
28	150JC(R)50-6.5×12		78	18.5
29	150JC(R)50-6.5×14		91	22
30	150JC(R)50-6.5×16		104	25
31	150JC(R)50-6.5×18		117	30
32	200JC(R)40-21×1	40	21	5.5	2900	75	181
33	200JC(R)40-21×2		42	7.5
34	200JC(R)40-21×3		63	11
35	200JC(R)40-21×4		84	15
36	200JC(R)40-21×5		105	18.5
37	200JC(R)40-21×6		126	22
38	200JC(R)40-21×7		147	25
39	200JC(R)40-21×8		168	30
40	200JC(R)50-24×1	50	24	5.5	2900	75	181
41	200JC(R)50-24×2		48	11
42	200JC(R)50-24×3		72	18.5
43	200JC(R)50-24×4		96	22
44	200JC(R)50-24×5		120	25
45	200JC(R)50-24×6		144	30
46	200JC(R)50-24×7		168	37
47	200JC(R)63-21×1	63	21	7.5	2900	75	181
48	200JC(R)63-21×2		42	15
49	200JC(R)63-21×3		63	18.5
50	200JC(R)63-21×4		84	22
51	200JC(R)63-21×5		105	30
52	200JC(R)63-21×6		126	37
53	200JC(R)80-22×1	80	22	7.5	2900	75	181
54	200JC(R)80-22×2		44	15
55	200JC(R)80-22×3		66	22
56	200JC(R)80-22×4		88	30
57	200JC(R)80-22×5		110	37
58	250JC(R)110-14×1	110	14	7.5	2900	75	230
59	250JC(R)110-14×2		28	15
60	250JC(R)110-14×3		42	22
61	250JC(R)110-14×4		56	30
62	250JC(R)110-14×5		70	37
63	250JC(R)130-16×1	130	16	11	2900	75	230
64	250JC(R)130-16×2		32	18.5
65	250JC(R)130-16×3		48	30
66	250JC(R)130-16×4		64	37
67	300JC(R)90-15×1	90	15	5.5	1475	78	320
68	300JC(R)90-15×2		30	11
69	300JC(R)90-15×3		45	18.5
70	300JC(R)90-15×4		60	22
71	300JC(R)90-15×5		75	30
72	300JC(R)90-15×6		90	37
73	300JC(R)90-15×7		105	45
74	300JC(R)90-15×8		120	45
75	300JC(R)110-17×1	110	17	11	1475	78	320
76	300JC(R)110-17×2		34	18.5
77	300JC(R)110-17×3		51	25
78	300JC(R)110-17×4		68	37
79	300JC(R)110-17×5		85	45
80	300JC(R)110-17×6		102	55
81	300JC(R)110-17×7		119	55
82	300JC(R)150-14×1	150	14	11	1475	80	295
83	300JC(R)150-14×2		28	18.5
84	300JC(R)150-14×3		42	25
85	300JC(R)150-14×4		56	37
86	300JC(R)150-14×5		70	45
87	300JC(R)150-14×6		84	55
88	300JC(R)150-14×7		98	75
89	300JC(R)150-14×8		112	75
90	300JC(R)180-17×1	180	17	15	1475	84	295
91	300JC(R)180-17×2		34	25
92	300JC(R)180-17×3		51	37
93	300JC(R)180-17×4		68	55
94	300JC(R)180-17×5		85	75
95	300JC(R)180-17×6		102	75
96	300JC(R)180-17×7		119	90
97	300JC(R)180-17×8		136	110
98	300JC(R)220-13.5×1		13.5	15	1475	75	295
99	300JC(R)220-13.5×2		27	25
100	300JC(R)220-13.5×3		40.5	37
101	300JC(R)220-13.5×4		54	55
102	300JC(R)220-13.5×5		67.5	75
103	300JC(R)220-13.5×6		81	75
104	300JC(R)220-13.5×7		94.5	90
105	300JC(R)220-13.5×8		108	110
106	400JC(R)370-16×1	370	16	30	1475	80	346
107	400JC(R)370-16×2		32	55
108	400JC(R)370-16×3		48	75
109	400JC(R)370-16×4		64	110
110	400JC(R)370-16×5		80	132
111	400JC(R)370-16×6		96	160
112	450JC(R)550-27×1	550	27	75	1475	80	430
113	450JC(R)550-27×2		54	132
114	450JC(R)550-27×3		81	185
115	450JC(R)550-27×4		108	280
116	450JC(R)550-27×5		135	315*
117	500JC(R)650-32×1	650	32	90	1475	80	480
118	500JC(R)650-32×2		64	180
119	500JC(R)650-32×3		96	250
120	500JC(R)650-32×4		128	350*
121	500JC(R)650-32×5		160	400*
122	500JC(R)900-30×1	900	30	110	1475	80	480
123	500JC(R)900-30×2		60	225
124	500JC(R)900-30×3		90	315*
125	500JC(R)900-30×4		120	400*
126	500JC(R)900-30×5		150	560*
127	550JC(R)1250-20×2	1250	40	225	1475	82	530
128	550JC(R)1250-20×3		60	315*
129	550JC(R)1250-20×4		80	400*
130	550JC(R)1250-20×5		100	560*
131	550JC(R)1500-22×2	1500	44	280*	1475	82	530
132	550JC(R)1500-22×3		66	400*
133	550JC(R)1500-22×4		88	560*
134	550JC(R)1500-22×5		110	630*
注：帶*者配6KV或10KV高壓機。我公司可提供異于以上表中流量、揚程的深井泵。我公司可提供各種材質如：球墨鑄鐵、銅及316、304等特殊材質的深井泵。由于技(jì )術不斷進步，産品規格随時可能發生變化，恕不另行通知。
